Rò rỉ khí nén và hư hỏng bẫy hơi ở nhà máy nhiệt điện khí

0
190

Hệ thống hơi nước là bộ phận quan trong nhất của một nhà máy phát điện. Hơi nước làm quay tua bin dẫn động máy phát điện quay để tạo ra điện. Bên cạnh đó, hệ thống chân không, khí nén cũng đóng một vai trò quan trọng giúp nhà máy vận hành tự động.

Hình ảnh hệ thống hơi tại nhà máy

Để một hệ thống làm việc ổn định, giám sát hư hỏng các thiết bị trong hệ thống đóng vai trò cực kỳ quan trọng. Trong thực tế tại các nhà máy hệ thống thường được đo kiểm bằng các dụng cụ đo để giám sát hoạt động của hệ thống. Tuy nhiên, khi hệ thống gặp vấn đề thì việc biết chính xác vị trí lỗi là điều cực kỳ cần thiết. Dưới đây là những hư hỏng tiềm ẩn gây ra bởi rò rỉ khí nén và hư hỏng bẫy hơi khi không có các thiết bị giám sát chuyên dùng.

Tình trạng hư hỏng bẫy hơi

Kết quả kiểm tra được thực hiện trong điều kiện nhà máy hoạt động bình thường. Để có những kết quả chính xác nhất cần xác định từng loại bẫy hơi và vị trí đo trên bẫy hơi.

Bẫy hơi số 01

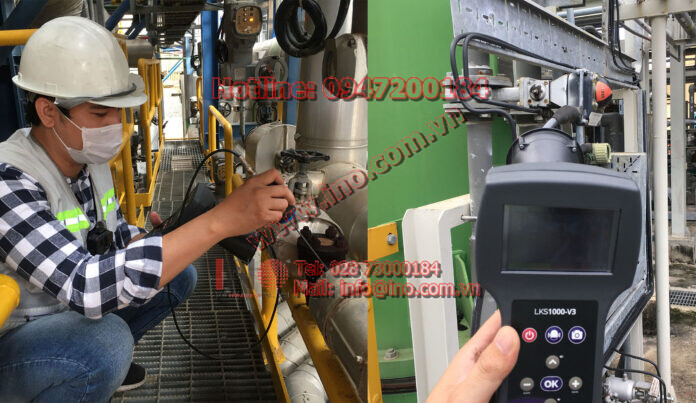

Kỹ thuật viên INO thao tác đo siêu âm bẫy hơi

Đây là 1 loại bẫy hơi nhiệt tĩnh đang trong tĩnh đang trong tình trạng rỉ sét. Từ kết quả đo siêu âm và kiểm tra nhiệt độ. Thiết bị thông báo bẫy hơi đang trong tình trạng hư hỏng ở trạng thái mở hoàn toàn. Kết quả khiến hơi nóng bị thất thoát gây lãng phí và khiến hệ thống hoạt động thiếu ổn định.

Hình ảnh thực tế bẫy hơi
Hình ảnh truy xuất từ Leakshooter

Bẫy hơi số 02

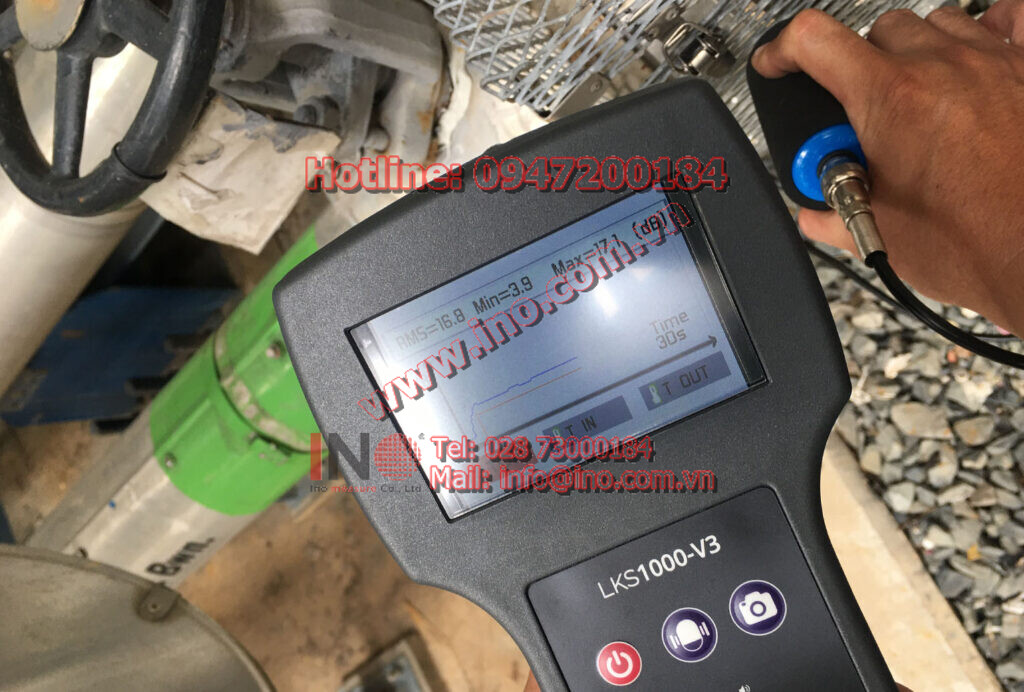

Kỹ thuật viên INO thao tác đo siêu âm bẫy hơi
Biểu đồ hiển thị sóng âm tư bẫy hơi

Đây là một loại bẫy hơi gầu đảo sử dụng để tách nước ngưng tụ chảy thẳng về bồn chứa. Từ kết quả đo siêu âm và kiểm tra nhiệt độ cho thấy tình trạng bẫy hơi đang hư hỏng ở trạng thái mở gây hiện tượng rò rỉ hơi.

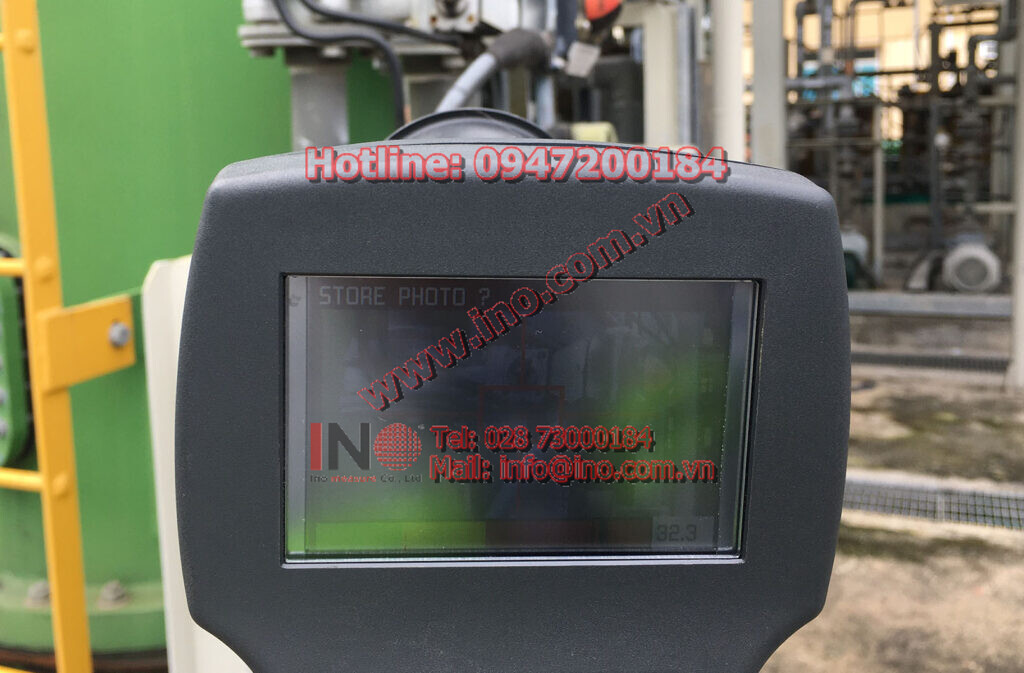

Ảnh chụp bẫy hơi bằng điện thoại
Kết quả đo từ Leakshooter

Đây là 2 bẫy hơi điển hình chúng tôi thực hiện kiểm tra trong nhà máy. Ngoài việc sử dụng thiết bị, người dùng cần trang bị thêm kiến thức căn bản của các lẫy hơi bẫy hơi để thực hiện đo kiểm bẫy hơi chính xác.

Đăng ký để tại trọn bộ 7 trạng thái hư hỏng của bẫy hơi từ hãng Synergys.

Đánh giá về tình trạng rò rỉ khí nén

Để đưa ra những con số chính xác tình trạng rò rỉ chúng tôi sử dụng thiết bị đo rò khí nén Leakshooter 1000 để kiểm tra rò khí. Kết quả đo kiểm được thực hiện trong điều kiện nhà máy vẫn hoạt động bình thường.

Vị trí số 01

Kiểm tra và phát hiện rò rỉ tại điểm nối Valve xả áp ở khu vực chứa máy nén khí rất ồn ào, tai người không phát hiện được.

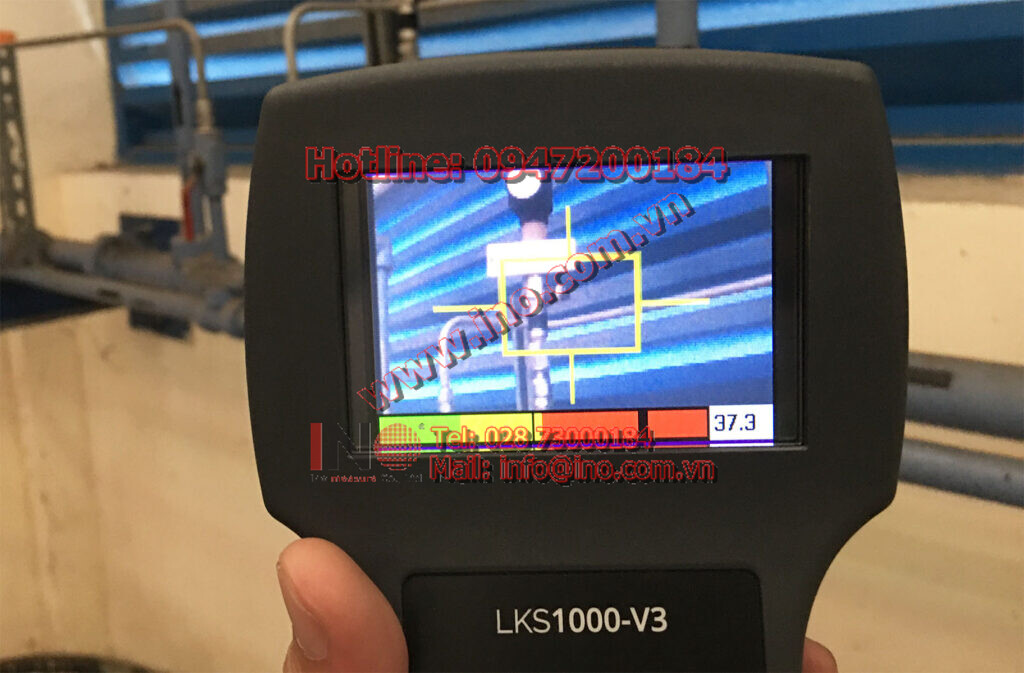

Điểm rò rỉ trên cao tại Valve xả áp (Ảnh chụp bằng điện thoại)
Điểm rò rỉ trên cao tại Valve xả áp (Ảnh chụp bằng Leakshooter)

Vị trí số 02
Kiểm tra và phát hiện rò rỉ tại 1 điểm dẫn khí vào của Filter (khu vực khó tiếp cận trên cao, trong tối gồm nhiều điểm nối khí nén trong khu vực nhiều tiếng ồn)

Điểm rò rỉ trên cao tại Filter (Ảnh chụp bằng Điện thoại)

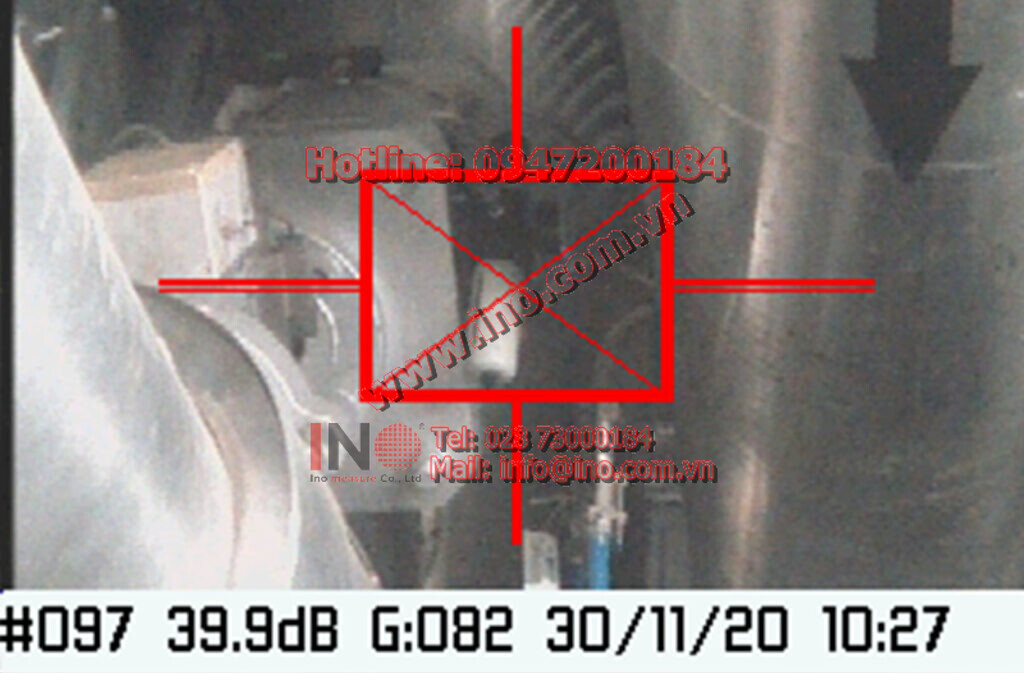

Điểm rò rỉ trên cao tại Filter (Ảnh chụp bằng Leakshooter)

Vị trí số 03
Kiểm tra và phát hiện rò rỉ tại vị trí nằm ngay điểm dẫn khí vào của Actuator valve. Điểm rò rỉ khí nằm trong khu vực nhiều ống khí nén gây khó khăn khi kiểm tra bằng phương pháp thủ công.

Điểm rò rỉ tại đầu vào Actuator valve (Ảnh chụp bằng điện thoại)
Điểm rò rỉ tại đầu vào Actuator valve
(Ảnh chụp bằng Leakshooter)

Vị trí số 04
Kiểm tra và phát hiện rò rỉ khí nén tại 1 điểm trên nắp Valve Actuator (Nghi do rò rỉ từ Piston). Điểm rò rỉ nằm gần các điềm rò rỉ khác gây khó khăn khi sử dụng máy siêu âm bằng tai nghe.

Điểm rò rỉ ngay thân Actuator valve (ảnh chụp bằng điện thoại)
Điểm rò rỉ ngay thân Actuator valve (ảnh chụp bằng Leakshooter)

Vị trí số 05
Kiểm tra và phát hiện rò rỉ tại vị trí nằm trên thân Actuator Valve. Điểm rò rỉ nằm gần các điềm rò rỉ khí khác gây khó khăn khi sử dụng máy siêu âm bằng tai nghe.

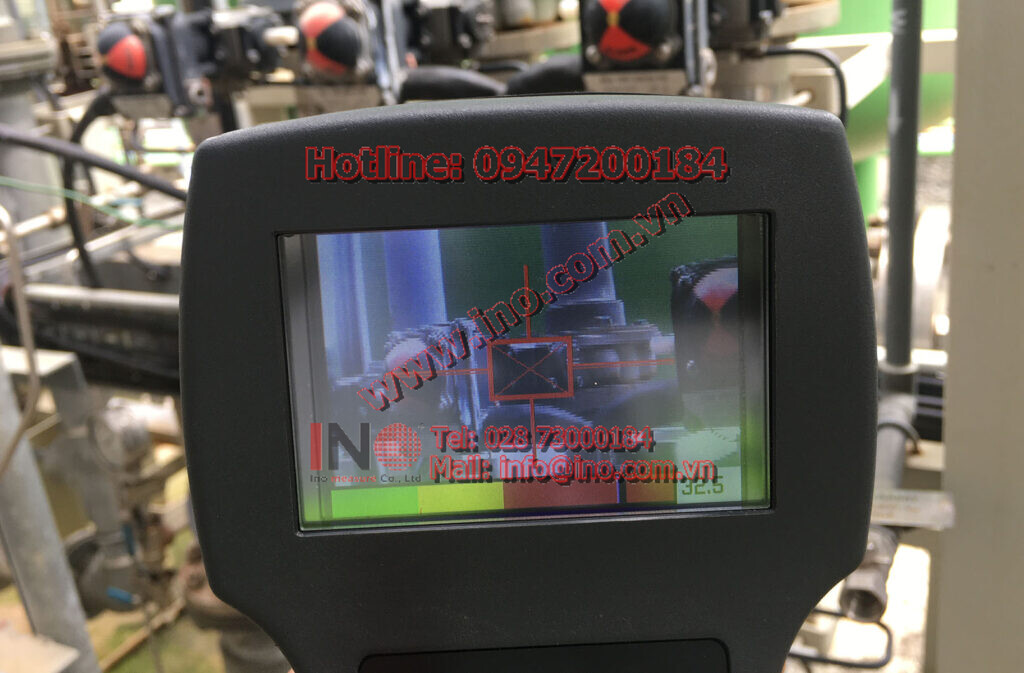

Điểm rò rỉ trên thân Actuator Valve (Ảnh chụp bằng điện thoại)

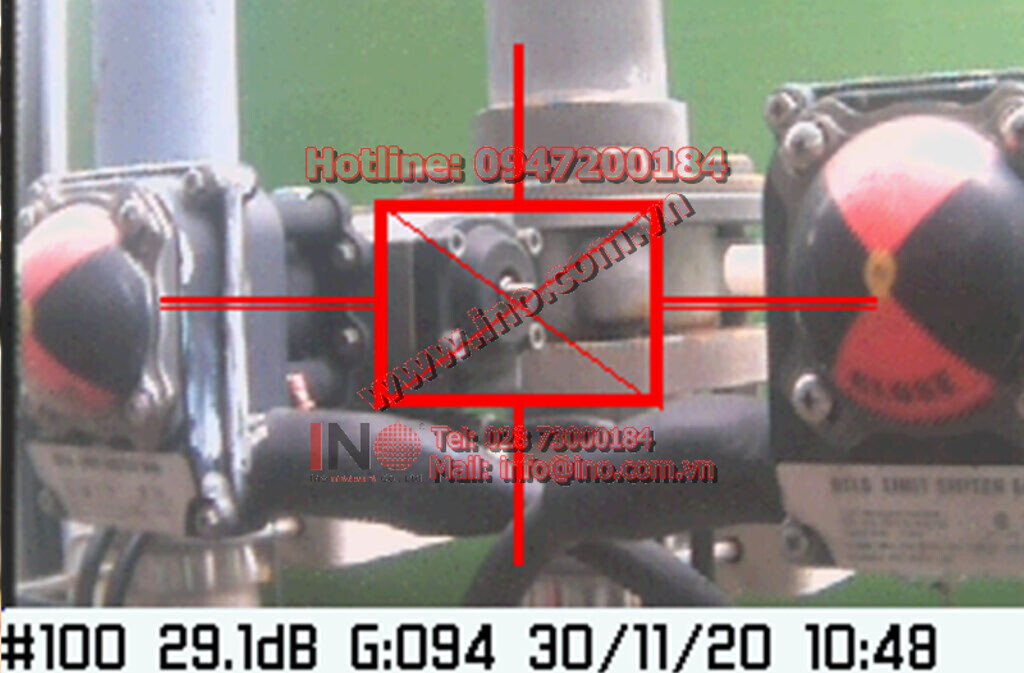

Điểm rò rỉ trên thân Actuator Valve
(Ảnh chụp bằng Leakshooter)

Vị trí số 06
Kiểm tra và phát hiện rò rỉ khí nén tại 1 điểm dẫn khí vào của Valve Actuator. Điểm rò rỉ nằm gần các điềm rò rỉ khác gây khó khăn khi sử dụng máy siêu âm bằng tai nghe.

Điểm rò rỉ khí dẫn khí vào của Actuator Valve (Ảnh chụp bằng điện thoại)

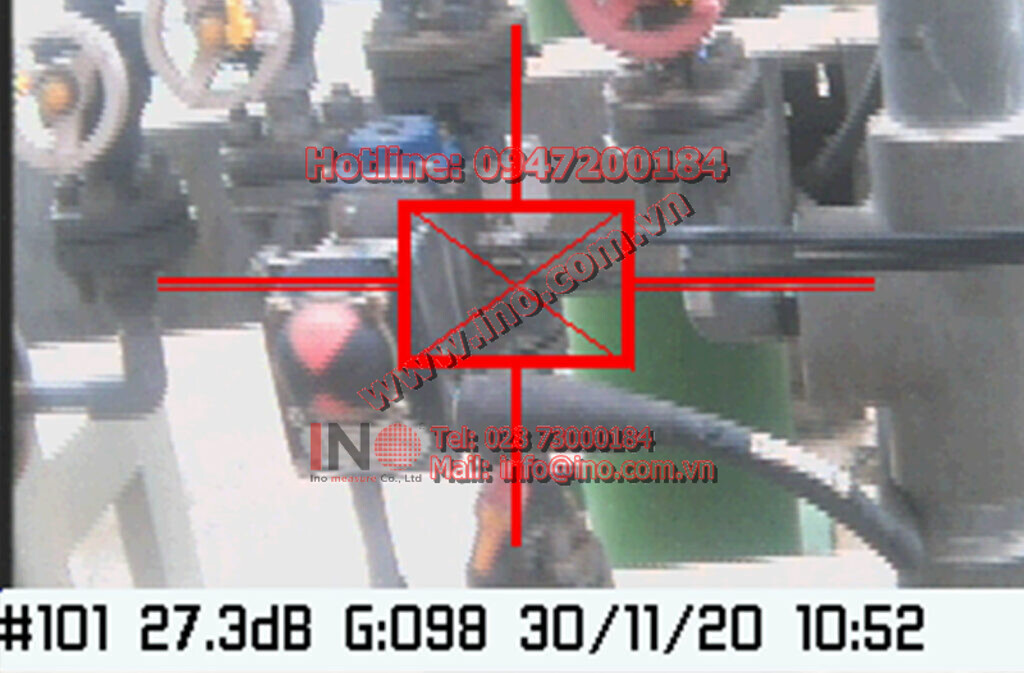

Điểm rò rỉ khí dẫn khí vào của Actuator Valve (Ảnh chụp bằng Leakshooter)

Kết luận mức độ rò rỉ khí nén của nhà máy

Vị trí ròMức độ rò rỉLưu lượng khí nén rò rỉ m3/hChi phí điện thất thoát Kwh/năm
0143.20.24231.3
0239.90.18173.4
0332.30.15144.5
0441.60.24231.3
0529.10.09288.7
0627.30.0986.7
Tổng  955
Bảng thống kê chi phí thất thoát

Thông số kỹ thuật máy nén khí được sử dụng tại nhà máy

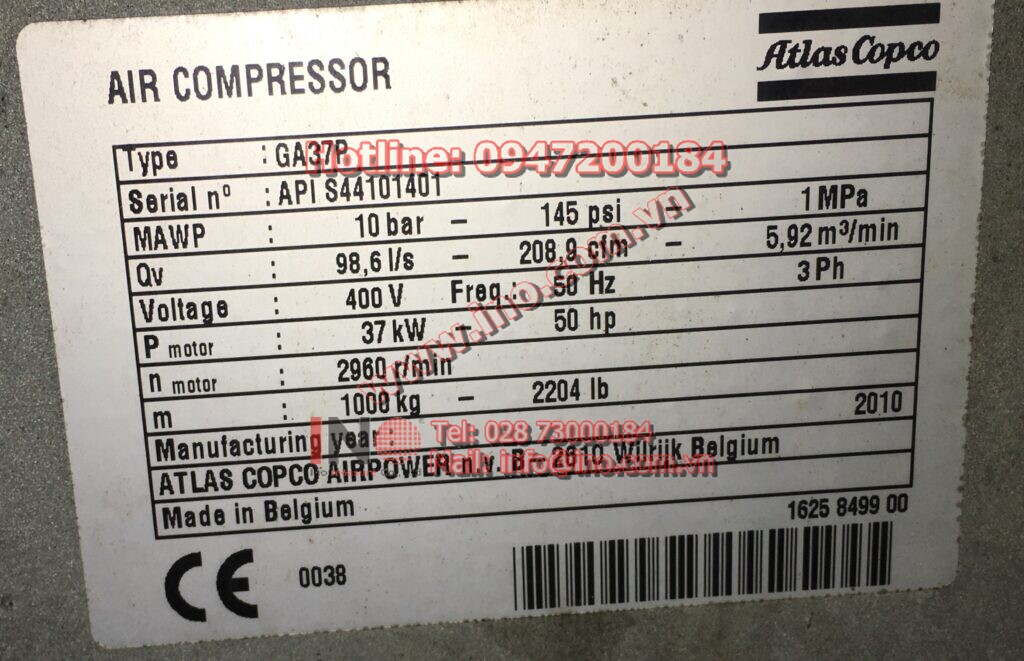

Name plate máy nén khí
  • Loại máy nén khí: Atlas Copco GA37P
  • Công suất: 50 Kw
  • Số lượng: 3 cái
  • Thời gian hoạt động mỗi năm: H=8760 giờ
  • Đạt lưu lượng tối đa 418 m3/h tại áp lực 9.5 bar

Tổng hợp và tính toán các dữ liệu từ nhà máy, chi phí điện năng thất thoát ở 6 vị trí rò rỉ trên khoảng 11 Triệu VND.

Ước tính chi phí thất thoát mỗi năm cho toàn nhà máy là 275 triệu VND tương ứng khoảng 10% trên tổng lượng điện năng dùng để sản xuất khí nén.
