Đo đường kính, hệ thống kiểm nghiệm bề mặt ngoại quan của sản phẩm

3
486

Có nhiều sản phẩm, nhà máy phải thiết kế các hệ thống đo đường kính, biên dạng trụ của sản phẩm và kiểm soát chất lượng sản phẩm thông qua việc kiểm soát và giám sát đường kính của sản phẩm. Chương trình đo đường kính được trình bày và diễn giải ở đây nhằm mục đích xác định đường kính của một vật tư đầu vào có hình dạng sợi dây.

Với yêu cầu về kiểm soát bề mặt ngoại quan của sản phẩm hình trụ (Sợi dây) chính xác cỡ Micromet. Hệ thống được thiết kế để có thể phát hiện được những vết lõm, trầy xước trên bền mặt vật tư. Độ biến dạng bề mặt cho phép được thiết lập theo từng loại sản phẩm, vật tư.

Chương trình có chức năng kiểm soát: Ngày giờ kiểm tra, ID mẫu kiểm tra, công nhân thực hiện, đường kính nhỏ nhất, đường kính vết lõm, trầy xước và biến dạng của vật tư. Dữ liệu biên dạng của vật tư tại vị trí trầy xước vượt ra ngoài tiêu chuẩn cho phép.


Các thiết bị và phần cứng sử dụng

  • Động cơ bước (Step motor)
  • Bộ điều khiển động cơ bước Stage Microcontroler
  • Micrometer Tolerance
  • Camera
  • Card thu nhận tín hiệu
  • Phần mềm LabVIEW.

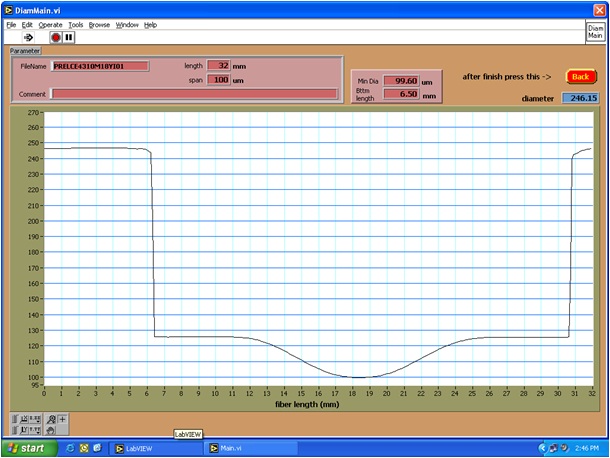

Kết quả biên dạng của đường kính vật tư hình sợi

IMG_0478

Mọi chi tiết xin liên hệ INO Measure Co., Ltd để biết thêm thông tin về ứng dụng, chương trình và hệ thống.
