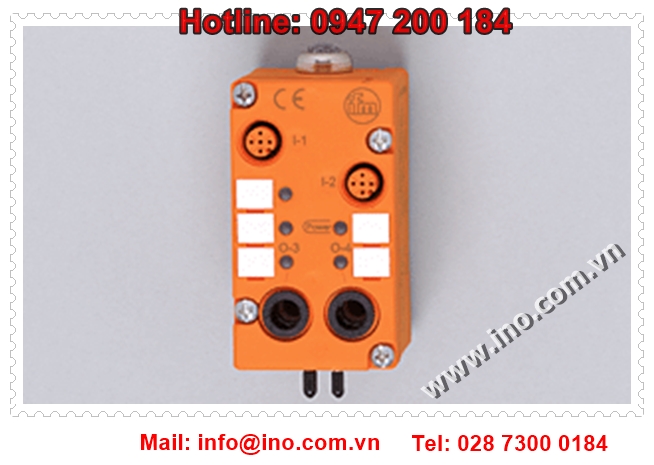

AirBox 2DI 2PO M12 (AC2024)

0
354
Vui lòng liên hệ với chúng tôi– chúng tôi sẽ liên hệ lại với khách hàng bằng điện thoại hoặc email.
Lưu ý: Tham khảo ý kiến của nhân viên INO sẽ giúp bạn tiết kiệm được thời gian và chi phí khi cần mua sắm. ​​Với sự tư vấn của chúng tôi, bạn sẽ không gặp khó khăn khi tìm hiểu về đặc tính của sản phẩm cần mua.

AS-i AirBox. AS-i interface to FC and SC lower parts. Sockets M12 x 1. 2 digital inputs. 2 pneumatic outputs.

 Electrical data

Electrical design



2 inputs / 2 outputs

Operating voltage [V]



26.5…31.6 DC

Total current consumption from AS-i [mA]



< 150

 Inputs

digital

Circuit



PNP

Sensor supply



AS-i

Voltage range [V]



20…30 DC

Max. current load for all inputs total [mA]



100

Input current High/Low [mA]



> 3 / < 1.5

Switching level High signal 1 [V]



> 10

Short-circuit proof



yes

 Outputs

digital

Output function



integrated exhaust

Integrated watchdog



yes

 Environment

Ambient temperature [°C]



0…55, use below 0 °C possible with a special compressed air treatment

Protection



IP 65

 Tests / approvals

EMC



EN 50295

 AS-i classification

AS-i profile



S-3.F

I/O configuration [hex]



3

ID code [Hex]



F

AS-i certificate



10501

Data bits



Data bit

D0

D1

D2

D3

In-/Outputs

I-1

I-2

O-3

O-4

 Mechanical data

Pneumatic system



two 3/2-way valves

Operating pressure range [bar]



2…8 **)

Air flow at 6/5 bar [Nl/min]



350

Air flow at 6/0 bar [Nl/min]



550

Permissible compressed air



filtered (5 µm); lubricated (ISO-VG10) or not lubricated

Tube fitting [type/mm]



Legris LF 3000/8

Housing materials



PBT

Weight [kg]



0.255

 Displays / operating elements

Power LED



green

Function display LED



yellow

 Electrical connection

Connection



contact pins on FC or SC lower module

Lưu ý: Nếu một thiết bị nào đó không được liệt kê ở đây, điều đó không có nghĩa rằng chúng tôi không hỗ trợ được bạn về thiết bị đó. Hãy liên hệ với chúng tôi để biết danh sách đầy đủ về thiết bị mà chúng tôi có thể hỗ trợ và cung cấp.
INO: Bán, Báo giá, tư vấn mua sắm và cung cấp, tư vấn sản phẩm thay thế; tương đương, hướng dẫn sử dụng, giá…VNĐ, …USD info@ino.com.vn | Tel: (+84) 028 73000184 | AirBox 2DI 2PO M12 (AC2024).
