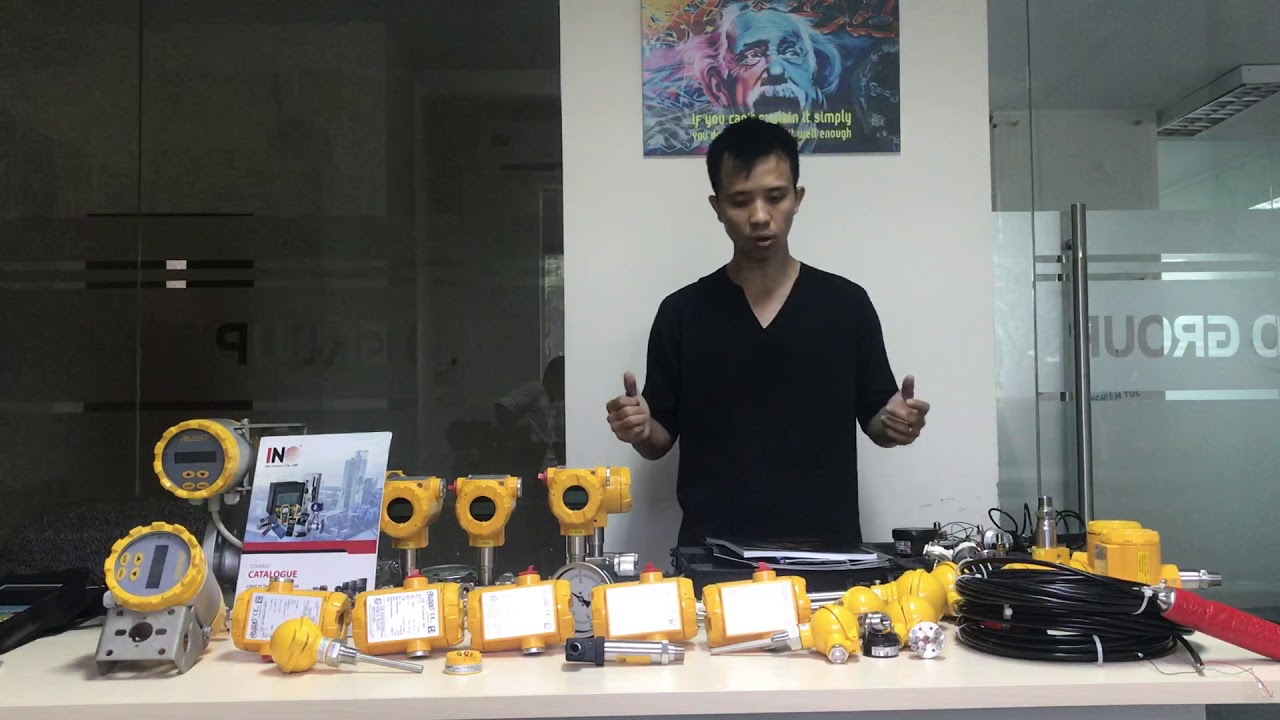

Giới thiệu Cảm biến áp suất và những điều cần lưu ý khi mua sắm, sử dụng
Các câu hỏi, thắc mắc, thông tin liên quan đến sản phẩm được giới thiệu trong video dưới đây từ khâu mua sắm, lựa chọn, sử dụng, cài đặt hay thay thế, vui lòng liên hệ với INO Team để được hỗ trợ và tư vấn kịp thời.

– – – LƯU Ý – – -: Với những thiết bị không được liệt kê ở đây không có nghĩa là chúng tôi không hỗ trợ được bạn, công ty chúng tôi chuyên đề xuất giải pháp, tư vấn mua sắm và cung cấp thiết bị về cảm biến công nghiệp, đo lường và tự động hoá cho các công ty trong và ngoài nước.
Công ty TNHH Giải pháp và Công nghệ Đo lường INO, nhà cung cấp các thiết bị đo lường và tự động hóa công nghiệp.
Cảm biến áp suất là gì?
Cảm biến áp suất là thiết bị điện tử chuyển đổi tín hiệu áp suất sang tín hiệu điện, thường được dùng để đo áp suất hoặc dùng trong các ứng dụng có liên quan đến áp suất.
Nguyên lý hoạt động cảm biến áp suất cũng gần giống như các loại cảm biến khác là cần nguồn tác động (nguồn áp suất, nguồn nhiệt,… nguồn cần đo của cảm biến loại đó) tác động lên cảm biến, cảm biến đưa giá trị về vi xử lý, vi xử lý tín hiệu rồi đưa tín hiệu ra.

Áp suất: ngồn áp suất cần kiểm tra có thể là áp suất khí, hơi, chất lỏng …
Cảm biến: là bộ phận nhận tín hiệu từ áp suất và truyền tín hiệu về khối xử lý. Tùy thuộc vào loại cảm biến mà nó chuyển từ tín hiệu cơ của áp suất sang dạng tín hiệu điện trở, điện dung, điện cảm, dòng điện … về khối xử lý.
Khối xử lý: có chức năng nhận các tính hiệu từ khối cảm biến thực hiện các xử lý để chuyển đổi các tín hiệu đó sang dạng tín hiệu tiêu chuẩn trong lĩnh vực đo áp suất như tín hiệu ngõ ra điện áp 4 ~ 20 mA( tín hiệu thường được sử dụng nhất) , 0 ~ 5 VDC, 0 ~ 10 VDC, 1 ~ 5 VDC …
Tùy vào từng loại cảm biến là cách thức hoạt động cũng khác nhau có đến hàng chục loại cảm biến, có loại hoạt động dựa trên sự biến dạng vật liệu để làm sự thay đổi điện trở, loại thì thay đổi điện dung, loại thì sử dụng vật liệu áp điện, … dạng phổ biến là dạng áp điện trở và kiểu điện dung
Cảm biến áp suất kiểu áp điện trở
Nguyên lý làm việc của cảm biến loại này dựa trên sự biến dạng của cấu trúc màng ( khi có áp suất tác động đến) được chuyển thành tín hiệu điện nhờ cấy trên đó các phần tử áp điện trở.

Khi lớp màng bị biến dạng uốn cong, các áp điện trở sẽ thay đổi giá trị. Độ nhạy và tầm đo của cảm biến phụ thuộc rất nhiều vào màng và kích thước, cấu trúc, vị trí các áp điện trở trên màng.

Màng sử dụng trong cảm biến là màng rất nhạy với tác động của áp suất. Bốn điện trở được đặt tại 4 trung diểm của các cạnh màng, 2 cặp điện trở song song với màng và 2 cặp điện trở vuông góc với màng ( để khi màng bị biến đổi thì 2 cặp điện trở này có chiều biến dạng trái ngược nhau ). Bốn điện trở trên được ghép lại tạo thành cầu Wheatsone.

Khi không có áp suất tác động các điện trở ở trạng thái cân bằng, điện áp ngõ ra bằng 0. Khi có áp suất tác động màng mỏng bị biến dạng , các giá trị điện trở thay đổi, cụ thể giá trị các áp điện trở song song với cạnh màng giảm thì giá trị các áp điện trở vuông góc với cạnh màng tăng và ngược lại khi đó sẽ tạo điện áp ngõ ra khác 0. Sự thay đổi giá trị điện trở phụ thuộc và độ biến dạng của màng, vì vậy bằng cách kiểm tra điện áp ngõ ra đó ta có thể tính toán được áp suất cần đo.

INO Việt Nam là nhà phân phối các dòng sản phẩm cảm biến Áp suất của hãng Aplisens tại thị trường Việt Nam.

Các Modem khác về cảm biến Áp suất của hãng Aplisens Việt Nam (EU).
Aplisens Việt Nam (EU) – Smart pressure transmitter APC-2000ALW
Aplisens Việt Nam (EU) – Smart pressure transmitter APCE-2000PD
Aplisens Việt Nam (EU) – Smart pressure transmitter PCE-28.Smart
Aplisens Việt Nam (EU) – Pressure transmitter PCE-28
Aplisens Việt Nam (EU) – Pressure transmitter AS
Aplisens Việt Nam (EU) – Smart differential pressure transmitter APR-2000 ALW
Aplisens Việt Nam (EU) – Smart differential pressure transmitter APRE-2000 PD
Aplisens Việt Nam (EU) – Smart differential pressure transmitter PRE-28 SMART
Aplisens Việt Nam (EU) – Differential pressure transmmitter PRE-28
Aplisens Việt Nam (EU) – Differential pressure transmitter AS-dP
Smart differential pressure transmitters with direct diaphragm seals
Smart differential pressure transmitter with two diaphragm seals model APR-2200ALW or APRE-2200
Przykłady kompletacji dodatkowego osprzętu montażowego z przetwornikami różnicy ciśnień
Smart differential pressure transmitter for low ranges APR-2000GALW
Smart differential pressure transmitter for low ranges APRE-2000G
Differential pressure transmmitter for low ranges PRE-50G
Intersystem pressure transducer type PM-22
