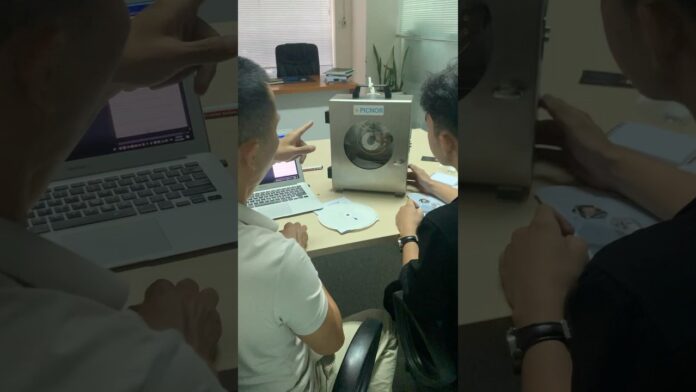

Khám phá cấu tạo bên trong của Pressure Chart Recorder – PICNOR Việt Nam, INO Distributor
Các câu hỏi, thắc mắc, thông tin liên quan đến sản phẩm được giới thiệu trong video dưới đây từ khâu mua sắm, lựa chọn, sử dụng, cài đặt hay thay thế, vui lòng liên hệ với INO Team (Đại lý, Nhà phân phối, Partner tại Việt Nam) để được hỗ trợ và tư vấn kịp thời.
Công ty TNHH Giải pháp và Công nghệ Đo lường INO, nhà cung cấp các thiết bị đo lường và tự động hóa công nghiệp.
Một pressure chart recorder điển hình chạy bằng cơ (mechanical driven) thường có cấu tạo bên trong như sau:
• Ống Bourdon: Đây là bộ phận cảm biến chính, được thiết kế dưới dạng ống cong có hình elip. Khi áp suất từ lưu chất đi vào, ống Bourdon sẽ giãn ra hoặc co lại, tạo ra một chuyển động cơ học nhỏ (khoảng 3-4 mm) để phản ánh sự thay đổi áp suất.
• Hệ thống truyền động cơ học: Chuyển động của ống Bourdon được truyền qua một loạt các bánh răng, đòn bẩy hoặc cơ cấu liên kết cơ học đến bút ghi. Hệ thống này khuếch đại chuyển động nhỏ của ống Bourdon để bút ghi có thể vẽ chính xác lên giấy biểu đồ.
• Bút ghi: Kết nối với hệ thống truyền động, bút ghi di chuyển theo sự thay đổi áp suất và vẽ đường biểu đồ trên giấy. Bút thường được thiết kế với hộp mực dễ thay thế để đảm bảo ghi liên tục.
• Giấy biểu đồ: Là giấy hình tròn hoặc hình chữ nhật, được gắn với một cơ chế xoay (thường chạy bằng đồng hồ cơ hoặc pin). Giấy này quay với tốc độ cố định (thường 24 giờ hoặc 7 ngày) để ghi lại sự thay đổi áp suất theo thời gian.
• Đồng hồ hoặc cơ chế quay: Một bộ phận cơ học (như lò xo hoặc trọng lực) hoặc pin cung cấp năng lượng để quay giấy biểu đồ, cho phép ghi lại dữ liệu liên tục.
• Vỏ máy và chân kết nối: Vỏ bảo vệ các bộ phận bên trong, thường làm từ kim loại bền như thép không gỉ (AISI 316) hoặc hợp kim nhôm. Chân kết nối (thường là ren như 1/2” NPT) cho phép gắn máy vào hệ thống cần đo.
Nguyên lý hoạt động dựa trên việc áp suất từ hệ thống đi vào ống Bourdon, gây ra chuyển động cơ học, được truyền đến bút ghi để vẽ biểu đồ trên giấy quay. Thiết kế này đơn giản, không phụ thuộc vào điện tử, phù hợp cho các môi trường công nghiệp khắc nghiệt.
