WESS-Thiết bị đo mức(Model: LEV100 Series)

0
248

 Do muc chat long

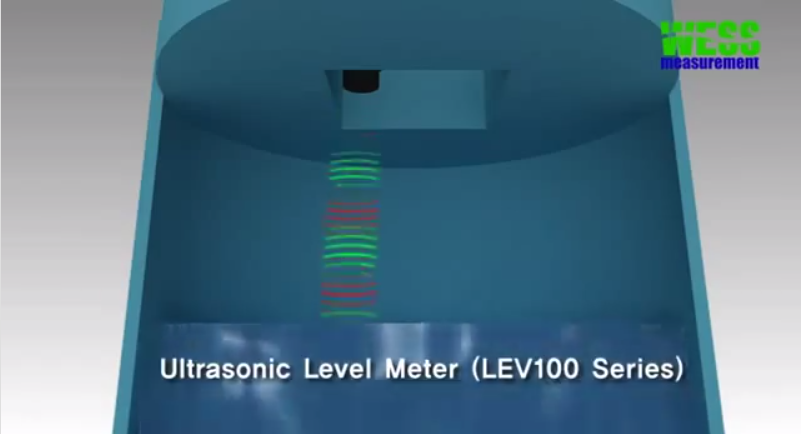

WESS LEV‐100 ultrasonic level meter utilizes enhanced ultrasonic technology to measure liquid or solid level in various applications with superior accuracy and reliability. The instrument continuously provides the user with important information which includes numeric & graphic screens representing the distance to medium level, an echo profile image to ensure correct configuration during commissioning and saved data analysis for maximum 400days.
 LEV100 series offer two types of controllers and various types of sensors to suit for most field requirements. Its isolated electric design enables fit‐and‐forget performance.
TÍNH NĂNG:
  • Đo liên tục.
  • Đo kênh đôi hoặc đơn.
  • Max 400 ngày Logging và Trend.
  • Dùng cho nhiều loại cảm biến khác nhau.
  • Lọc tín hiệu tự động (ASF).
  • Chùm sóng siêu âm góc hẹp (4 độ).
ỨNG DỤNG
  • Nước và nước thải
  • Hoá dầu
  • Nhà máy lọc dầu
  • Thực phẩm và nước giải khát
  • Điện hạt nhân

 BỘ ĐIỀU KHIỂN/XỬ LÝ:

LEV100-S/D

Do muc chat long LEV 100

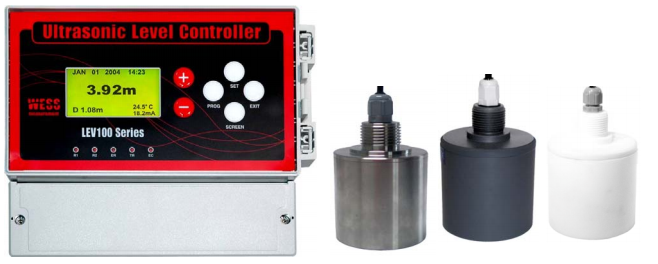

Có 2 bộ điều khiển LEV100-S và LEV100-D.

S=Single, D=Double.

LEV100-S

Dải đo                           0 ~ 10m, 0~15m
Độ phân giải                1mm
Độ chính xác                +/- 0.25% của dải đo.
Đo xung                       5~25times/sec
Hiển thị                        Graphic LCD
                                    (Mức, khoảng cách, nhiệt độ, Echo Amp, thời gian, dòng ra, Trend)
Nhiệt độ hoạt động      -20 ~ 70°C
Đầu ra
       Tín hiệu dòng:         4~20mA,   nom. Load 250Ω(load range : 100 ~ 750Ω)
       Ngõ ra Rơ le:          3 SPDT(5A, 250VAC)
       Tín hiệu số :            Optional RS232C or RS485(Optional)
Nguồn cung cấp:
       Tiêu chuẩn :           100 ~ 240V AC, 50~60Hz, ≤6W
       Tuỳ chọn :              20~30V DC
Vật liệu chế tạo:          Thân: nhựa ABS
                                    Nắp : Polycarbonate
Sensor Control            1 Point

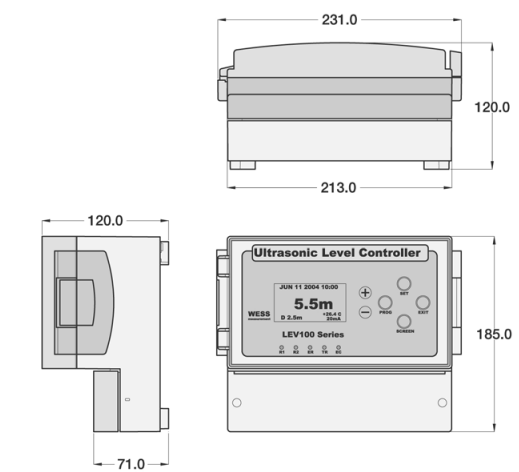

Kích thước                   231(W) x 185(L) x 120(H)mm
Khối lượng                  1 kg
Mức bảo vệ                  IP65
Lưu trữ                        Maximum 400 days Data logging & Trend
Chứng chỉ                     CE
LEV100‐D (Controller‐1, Sensor‐2)
Dải đo                          0 ~ 10m, 0~15m
Độ phân giải                1mm
Độ chính xác                +/- 0.25% của dải đo.
Đo xung                        5~25times/sec
Hiển thị                        Graphic LCD
                                    Mức(Mức chênh lệch), Khoảng cách, Nhiệt độ, mA, thời gian thực
Nhiệt độ hoạt động      -20 ~ 70°C
Đầu ra
       Tín hiệu dòng:         2 kênh 4~20mA,   nom. Load 250Ω(load range : 100 ~ 750Ω)
       Ngõ ra Rơ le:          1 SPDT(5A, 250VAC)
       Tín hiệu số :            Optional RS232C or RS485(Optional)
Nguồn cung cấp:
       Tiêu chuẩn :           100 ~ 240V AC, 50~60Hz, ≤6W
       Tuỳ chọn :              20~30V DC
Vật liệu chế tạo:          Thân: nhựa ABS
                                    Nắp : Polycarbonate
Sensor Control            2 Point
Kích thước                  235(W) x 185(L) x 119(H)mm
Khối lượng                  1 kg
Mức bảo vệ                  IP65
Lưu trữ                        Maximum 400 days Data logging & Trend
Chứng chỉ                    CE

CẢM BIẾN

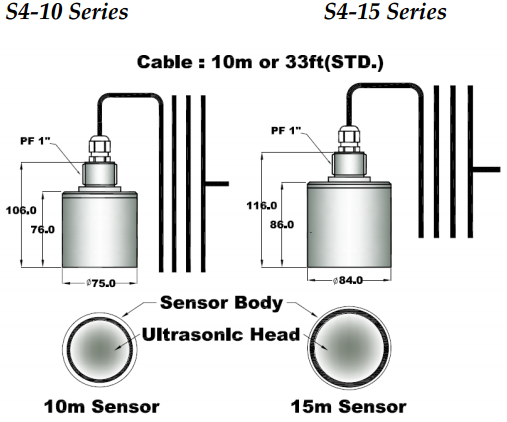

 S4‐10 Series

Dải đo          0 ~ 10m
Vùng chết    30cm
Vật liệu
        S4-10P   Thân Sensor: Clean PVC, Đầu siêu âm: Teflon facing
        S4-10S   Thân & đầu Sensor: S.S.316
        S4-10T   Thân & đầu Sensor: Teflon
Mounting Thread       1” PF Thread
Chiều dài cáp nối      10m(33ft)Standard
                                  Max. 100m extensible on request
Nhiệt độ hoạt động   -20 ~ 70°C
Góc chùm sóng         4 độ
Tần số                       53KHz
Khối lượng               0.7kg (PVC, Teflon), 1.2kg(S.S.316)
Cấp bảo vệ               IP68
 S4‐15 Series
Dải đo                      0 ~ 15m(gồm vùng chết)
Vùng chết                50cm
Vật liệu
        S4-10P   Thân Sensor: Clean PVC, Đầu siêu âm: Teflon facing
        S4-10S   Thân & đầu Sensor: S.S.316
        S4-10T   Thân & đầu Sensor: Teflon
Mounting Thread       1” PF Thread
Chiều dài cáp nối      10m(33ft)Standard
                                  Max. 100m extensible on request
Nhiệt độ hoạt động   -20 ~ 70°C
Góc chùm sóng         4 độ
Tần số                       53KHz
Khối lượng               1.0kg (PVC, Teflon), 1.5kg(S.S.316)
Cấp bảo vệ               IP68
