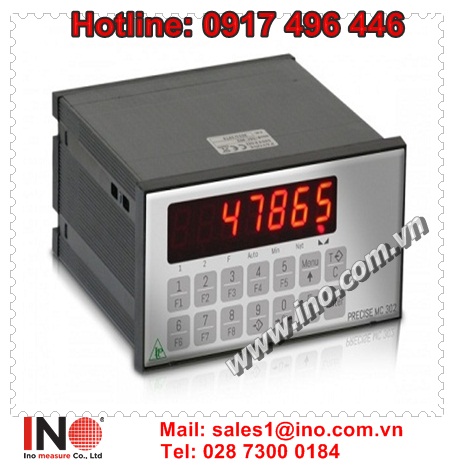

MC 302

LOAD CELL DISPLAY BOARD,
MC302, weighing instrumentation
PAVONE SISTEMI

► Các câu hỏi, thắc mắc, thông tin liên quan đến sản phẩm từ khâu mua sắm, lựa chọn, sử dụng, cài đặt hay thay thế, vui lòng liên hệ với INO team để được hỗ trợ và tư vấn kịp thời.
► Công ty Giải pháp và Công nghệ Đo lường INO, nhà cung cấp các thiết bị đo lường và tự động hóa công nghiệp
Web: www.ino.com.vn  |  Mail: info@ino.com.vn
Tel: (+84) 028 73000184  |  Hotline: 0969 593 763
Website: http://www.ino.com.vn

TECHNICAL CHARACTERISTICS MC 302

Trasducer input voltage: 5 V (max 8 load cells da 350 Ohm in parallel)
Measuring range: -3.9 ÷ +3.9 mV/V
Input sensitivity: 0.02 µV/ per count
Linearity: <0.01% of full scale
Gain drift: <0.0003% full scale/ °C
A/D Converter: 24 bit
Internal resolution: > 16.000.000 counts
Visible resolution: 600.000 divisions displayed on net weight
Divisions value (adjustable): x1, x2, x5
Set decimal: 0.0 ; 0.00 ; 0.000; 0.0000
Filter: 0.2 ÷ 50 Hz. 100 Hz during dosage
Tool voltage: 230 Vac ±10% – 50/60 Hz absorbed power 7 VA (115 Vac on demand)
Temperature range: -10 ÷ +50°C
Storage temperature: -20 ÷ +70°C
Logic output: 6 relays (NA) MAX 115 Vac /30 Vdc 0.5 A cad.
Logic input: 8 optoisolated 12 / 24 Vdc PNP
Serial door: COM1: RS232 half duplex COM2: RS422/RS485 half duplex
Transmission distance: 15m (RS232C), 1000m (RS422 and RS485)
Protocol: ASCII, Modbus RTU
Baud rate: 1200 ÷ 115200 adjustable
Regulatory compliance: EN45501 for Metrological Norms EN50081-1 and EN50082-2 EMC EN61010-1 for Electrical Safety
Optional dosage software: until 12 components with 8 relays external module with aggregation of component values ​​and recipe. Management and inventory control max 50 programmable recipes
Fiscal optional memory: > 160.000 weighed
Analog optional output: Optically isolated 16-Bit Voltage: 0÷5 or 0÷10V (R> 10 Ohm) Current: 0÷20 or 4÷20mA (R <300 Ohm); Linearity 0.03% of full scale; Temperature drift 0.001% of full scale /°C
Optional fieldbus avaiable: Profibus DP, DeviceNet and Ethernet TCP-IP external mounting on DIN guide
Power supply: 12 to 24 VDC -10% to +15%, 15 VA
